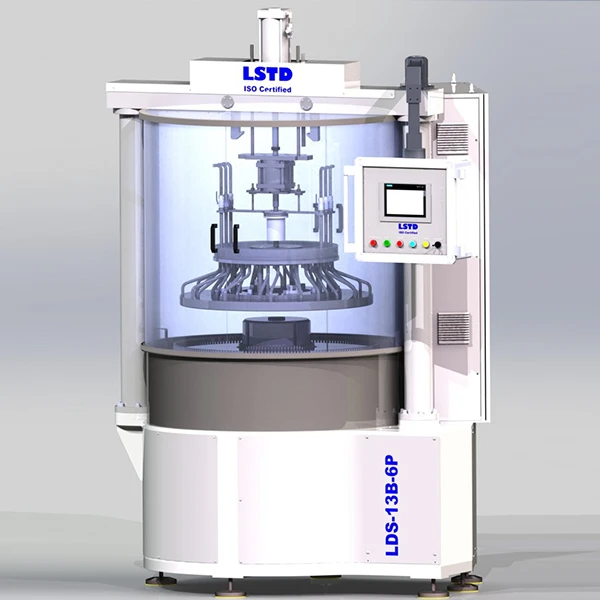

양면 연마기

LDS 시리즈 양면 연마기는 스테인레스 스틸 연마판을 사용합니다. GaAs, InP 및 기타 재료와 같은 화합물 반도체 연마와 같은 일부 특별한 경우에는 연마 슬러리의 강한 부식성으로 인해 연마 슬러리와 접촉하는 장비의 모든 부품이 내식성 재료 또는 부식 방지 재료로 만들어집니다. 치료.

문의 보내기

제품 소개

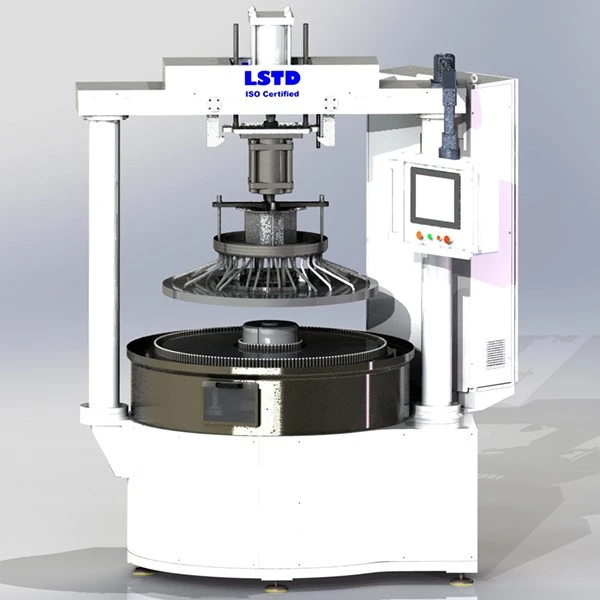

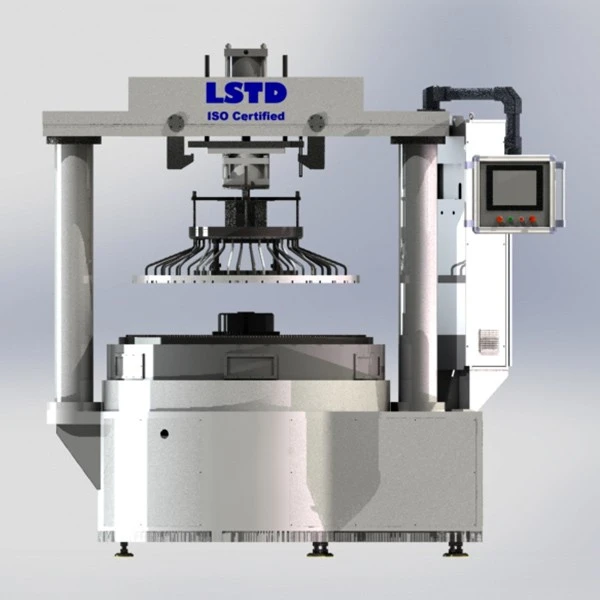

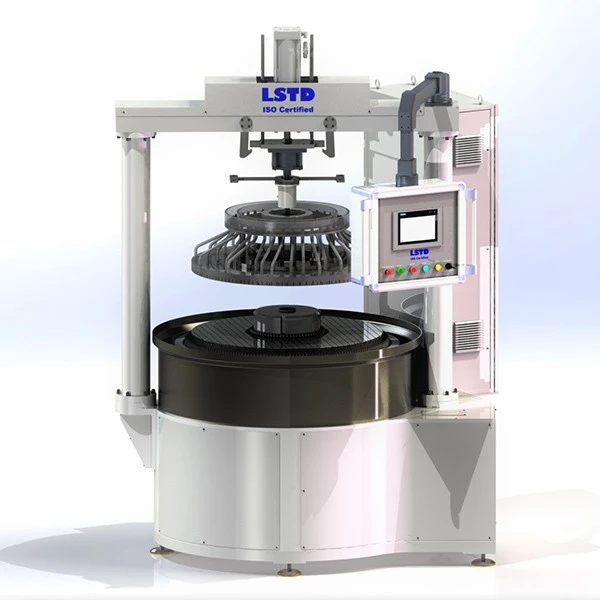

LDS 시리즈 양면 래핑/연마 기계는 공작물의 양면 래핑 또는 연마를 위해 설계 및 제작되었습니다. 양면 가공을 통해 공작물의 평탄도, 평행도, 거칠기를 동시에 제어할 수 있습니다. LDS 양면 래핑/연마 기계는 강성과 안정성이 우수한 원형 주조 본체를 채택합니다. 장비는 처리 압력을 정확하게 제어할 수 있는 폐쇄 루프 압력 제어 시스템을 채택합니다. LDS 장비의 전체 시리즈는 원형 몸체 디자인을 채택하여 작은 면적을 차지하고 장비의 유지 관리 및 작동을 더욱 편리하게 만듭니다.

LDS 시리즈 양면 랩핑 기계고객의 요구에 따라 공작물 두께 제어 시스템을 갖추고 있습니다. 공작물의 목표 두께를 설정하고 실시간으로 감지할 수 있습니다. 공작물이 설정된 래핑 두께에 도달하면 기계가 자동으로 멈추고 래핑 공정이 완료됩니다.

LDS 시리즈 양면 연마기스테인레스 스틸 연마판을 사용합니다. GaAs, InP 및 기타 재료와 같은 화합물 반도체 연마와 같은 일부 특별한 경우에는 연마 슬러리의 강한 부식성으로 인해 연마 슬러리와 접촉하는 장비의 모든 부품이 내식성 재료 또는 부식 방지 재료로 만들어집니다. 치료.

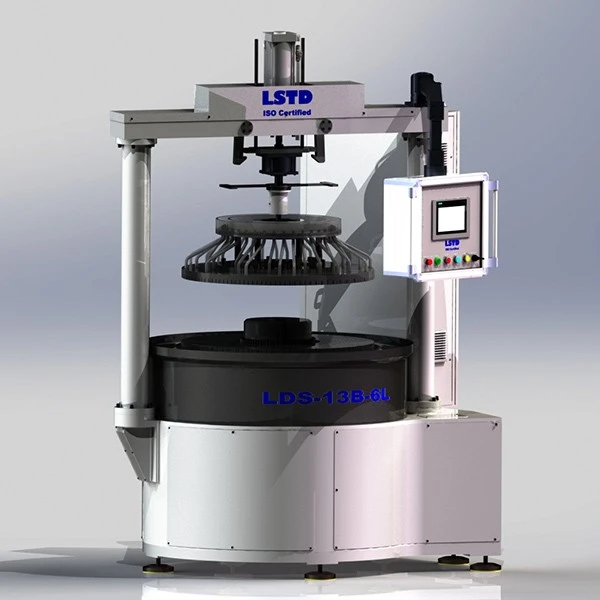

LDS 양면래핑/연마기

유형 및 사양	후기 성도 5B-8L	후기 성도 5B-8L	후기 성도 9B-5L	후기 성도 9B-5L	후기 성도 13B-6L	후기 성도 13B-6P
캐리어 직경	108mm	108mm	230mm	230mm	321mm	321mm
운송업체 수	8	8	5	5	6	6
랩핑 플레이트 OD	380	388	630	640	938mm	958mm
랩핑 플레이트 ID	220	212	242	232	407mm	387mm
래핑플레이트 RPM(상,하)	10~100	10~100	5-60	5-60	5~60	5~60
래핑 플레이트 구동 모터 동력	1.5KW	1.5KW	3.7KW	3.7KW	5.5KW	7.5KW
외부 핀 기어 구동 모터 동력	0.4KW	0.4KW	0.75KW	0.75KW	1.5KW	1.5KW
링 기어 구동 모터 동력	0.4KW	0.4KW	0.75KW	0.75KW	1.5KW	1.5KW
전원공급장치	3PH,380V,50Hz

유형 및 사양	후기 성도 16B-5L	후기 성도 16B-5P	후기 성도 20B-5L	후기 성도 20B-5피	후기 성도 22B-5L	후기 성도 22B-5P
캐리어 직경	430mm	430mm	510mm	510mm	556mm	556mm
운송업체 수	5	5	5	5	5	5
랩핑 플레이트 OD	1114mm	1144mm	1355mm	1380mm	1456mm	1480mm
랩핑 플레이트 ID	384mm	354mm	458mm	432mm	488mm	464mm
래핑플레이트 RPM(상,하)	5~54rpm	5~54rpm	5~59rpm	5~59rpm	5~59rpm	5~59rpm
래핑 플레이트 구동 모터 동력	11KW	15KW	18KW	22KW	18KW	22KW
외부 핀 기어 구동 모터 동력	2KW	2KW	3KW	3KW	3KW	3KW
링 기어 구동 모터 동력	2KW	2KW	5.5KW	5.5KW	5.5KW	5.5KW
전원공급장치	3PH,380V,50Hz

LDS 양면 연마기 _ 슬러리 시스템 및 부품

LDS 시리즈 양면 연마기는 고객의 요구에 따라 더스트 커버를 장착할 수 있으며, 이는 연마 영역을 보호하고 연마액에서 발생할 수 있는 유해 가스의 누출을 방지하는 데 사용됩니다.

LDS 시리즈 양면 연마기는 순수 기계 연마 및 화학 기계 연마에 사용할 수 있습니다. 특정 연마 응용 분야에 따라 장비는 연마 슬러리에 노출된 일부 부품에 대해 적절한 재료 선택 또는 표면 처리를 수행합니다. 특히 부식성 연마 슬러리를 사용하는 경우 연마 슬러리와 접촉하는 모든 부품은 내식성 비금속으로 만들어집니다. 금속 재료 또는 표면에 부식 방지 처리가 된 금속 재료.
